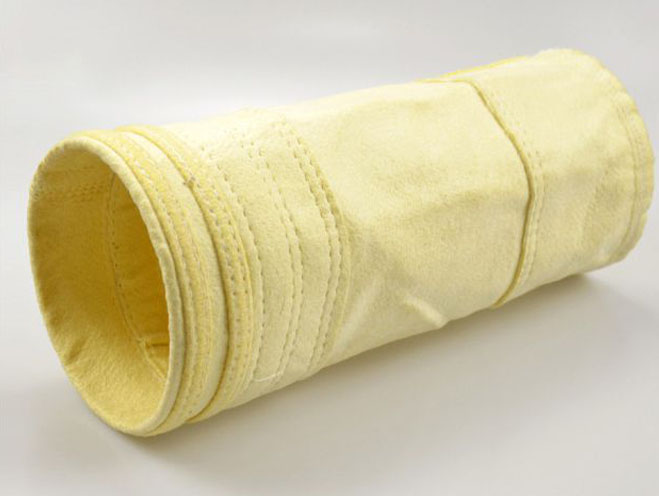

耐高温氟美斯除尘布袋

耐高温氟美斯除尘布袋,氟美斯除尘布袋,耐高温除尘布袋

耐高温氟美斯除尘布袋功能特点
(1)通过复合保持了玻璃纤维髙抗拉强度、耐髙温、尺寸稳定不变形的优异性能；又有发挥 化纤耐磨性、抗折性好的特点，使滤料材性明显提髙、价格便宜。滤料表面美观平整光洁手感柔软，并且有刚性。
(2)通过复合，发挥了化学处理的作用，实现了有机材料与无机材料的化合，使氟美斯的面 纱与基布表面复上一层有机薄膜；又发挥了物理的后加工技术的作用，使氟美斯滤材获得优良的表面状态，达到多功能的效果。
(3)通过复合与化纤毡相比，拓宽了同类化纤毡的使用温度空间；与玻纤毡相比，使耐磨性、 抗折性有成倍提高，提高了过滤风速，延长了使用寿命。同时，可设计生产90℃-130℃、130℃-180℃、180℃-240℃、240℃-300℃四个温度段的系列产品供用户选择使用。
氟美斯滤料结构
氟美斯滤料是一种玻纤复合过滤材料，它融合玻纤与化纤滤料的加工工艺、后敝理工艺、化学处理技术，经过精制而成的三维结构的玻纤复合针刺扎毡。氟美斯滤料是选用玻纤基布，以玻纤和化纤混合为面纱制成的针刺毡。
耐高温氟美斯除尘布袋应用领域
1.铜铁(髙炉煤气、电炉、转炉、烧结车间)
2.冶金(铜锌铝)
3.炭黑
4.水泥(窑、磨、立窗、包装车间)
5.铁合金
6.电石炉
7.电厂燃煤锅炉
8.垃圾焚烧炉(生洁垃圾、工业垃圾、医用垃圾)
9.沥青搅拌
10.其它(农药、染料、石灰窑、钛白粉、石棉风)
氟美斯滤料与其他高温滤料性能分析：
1.提高了剥离强度
玻璃纤维属脆性材料，生产玻纤毡不易针刺密度太大，否则玻璃纤维会被刺碎，因此面层与基布的连接主要靠粘结；化学纤则通过较大的针刺密度，使纤维与纤维、面层与基布抱合起来形成一体，从而获得抗拉强度与剥离强度，不需要经过化学处理。氟美斯滤材是以玻纤为主体的，一般玻璃纤维含量占70%左右，基布又是选用玻纤基布，所以它针刺密度比较小，必须经过化学处理才能把面层与基布粘在一起；另一方面，由于在面层中加进了化纤，这样化纤之间搭结抱合力依然起作用，此外还利用化纤热收缩的特性，将面纱与基布紧固在一起。所以氟美斯滤料与玻纤毡相比剥离强度成倍增长。
2. 复合可以提高抗氧化性,pps针刺毡滤料是电厂燃煤锅炉用滤材的首选产品，但是pps纤维的抗氧化性很差，如果电厂工况O2、NOx 含量过大的话，pps针刺毡滤料的强度会成倍的下降，造成pps除尘布袋破损。但是，如果我们在pps面层复一层P84或PTFE纤维或其他不怕氧化的纤维以及pps毡经过PTFE处理的话，其抗氧化性就会有很大的改善。
3. 氟美斯滤料如选用P84或三聚氢胺纤维等异型截面纤维复合的话，可以提高滤材的孔隙率，改善透气性。如沥青搅拌行业最常用的是Nomex针刺毡滤料复合制成浙青搅拌用除尘布袋，获得了好的效果。
4.在碳黑工业中，我们推荐给用户FMS-9801很受用户欢迎。因为氟美斯9801是选用炭纤维予氧丝与玻璃纤维复合。它具有耐高温特性，只要予氧丝的氧化极限系数符合要求的话，完全可以满足260℃-300℃的耐高温要求，而且它还具有防明火、防静电的作用，可以减少碳黑生产中烧袋子的现象。
5. 聚四氟乙烯纤维表面特别光滑、柔软而且粘性大，梳理成网性能非常差。但是，如果加进去一些玻纤或其它纤维，就可以梳出网来。所以，复合可以提髙纤维的抱合力、改善成网性能。
6.锦纶66的耐磨性能与抗曲挠能力非常好，它可以做轮胎帘子线，如果它布置在滤材底层，接触除尘袋笼/骨架，可以发挥很好的作用。
7.E玻璃纤维与C玻璃纤维的玻璃成份不一样，相比之下，滤材选用E玻璃纤维比较普遍。但是C玻璃纤维的耐酸性比E玻璃纤维好得多，因此在酸性介质过滤时选用C玻璃纤维更为合理。
如及时保养和按照科学的使用方法除尘布袋不但可以发挥出效能，还能够延长3-5个月的使用，除尘布袋在使用中要防止气体在袋室内冷却到露点以下，特别是在负压下使用布袋除尘器更应注意。除尘布袋在使用中要防止气体在袋室内冷却到露点以下，尤其是在负压下使用布袋除尘器更应注意。
除尘布袋在使用中要防止气体在袋室内冷却到露点以下，特别是在负压下使用布袋除尘器更应注意。要防止结露，必须保持气体在除尘器及其系统内各处的温度均高于其露点25～35℃（如窑磨一体机的露点温度58℃，运行温度应在90℃以上），以保证滤袋的良好使用效果。由于其外壳常常会有空气漏入，使袋室气体温度低于露点，滤袋就会受潮，致使灰尘不是松散地，而是粘糊地附着在滤袋上，把织物孔眼堵死，造成清灰失效，使除尘器压降过大，无法继续运行，有的产生糊袋无法除尘，所以科学规范的使用好合理的保养是实际的方法。

氟美斯针刺毡除尘布袋技术参数：

参   数	FMS高温型 （高炉煤气专用）	FMS通用型	FMS耐强酸型
克重（g/m3）	850g/950g	850g/950g	850g/950g
厚度(mm)	2.4-3.2	2.4-3.2	2.4-3.2
透气度 (m3/m2×min)	3-20	3-20	3-20
断裂伸长-经向	>1800	>1800	>1800
断裂伸长-纬向	>1800	>1800	>1800
断裂伸长-经向	<10	<10	<10
断裂伸长-纬向	<10	<10	<10
连续工作温度	<260	<240	<220
短时工作温度	<300	<260	<280
过滤风速	0.6-0.8	0.6-0.8	0.6-0.8
耐酸性	优	优	优
耐碱性	良	良	优
耐磨性	良	良	优
水解稳定性	良	良	优
后处理方式	特氟隆或者覆膜处理
